Перфорированные лотки листового типа – незаменимый элемент при устройстве отрытой кабельной трассы. Перфорированные кабельные лотки широко применяются при прокладке открытой проводки в любых помещениях – жилых, торговых, офисных, производственных, складских.
При прокладке трасс с большим количеством кабелей используются перфорированные лотки в замковом исполнении – с крышкой, которая обеспечивает дополнительную жесткость стенкам лотка.

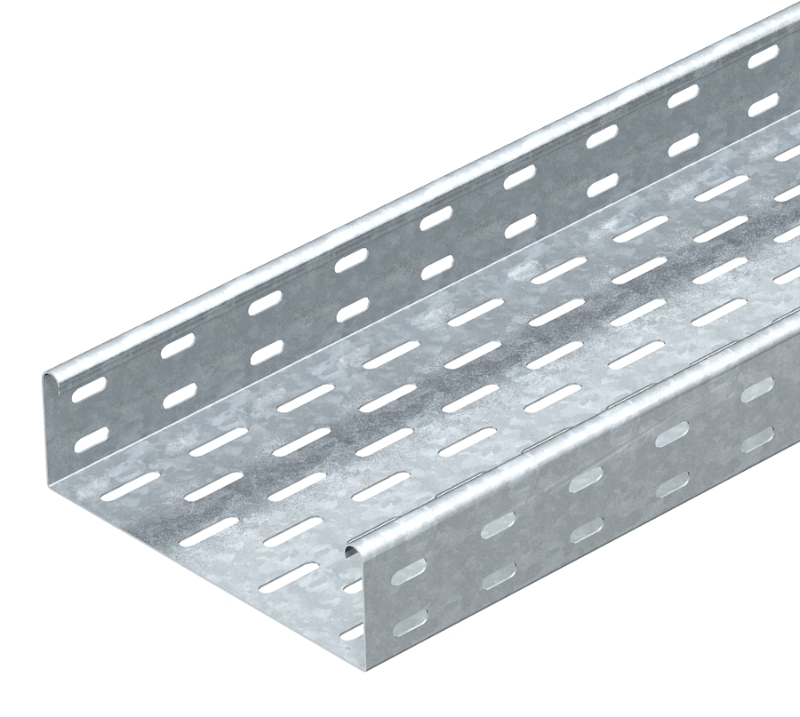

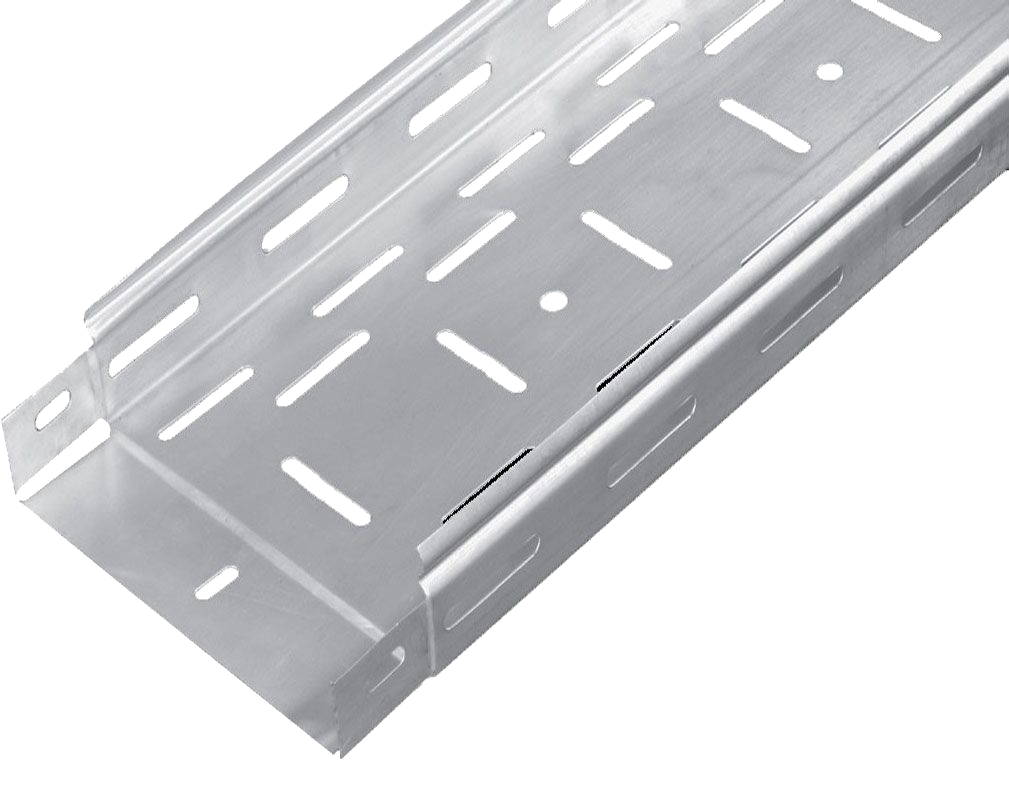

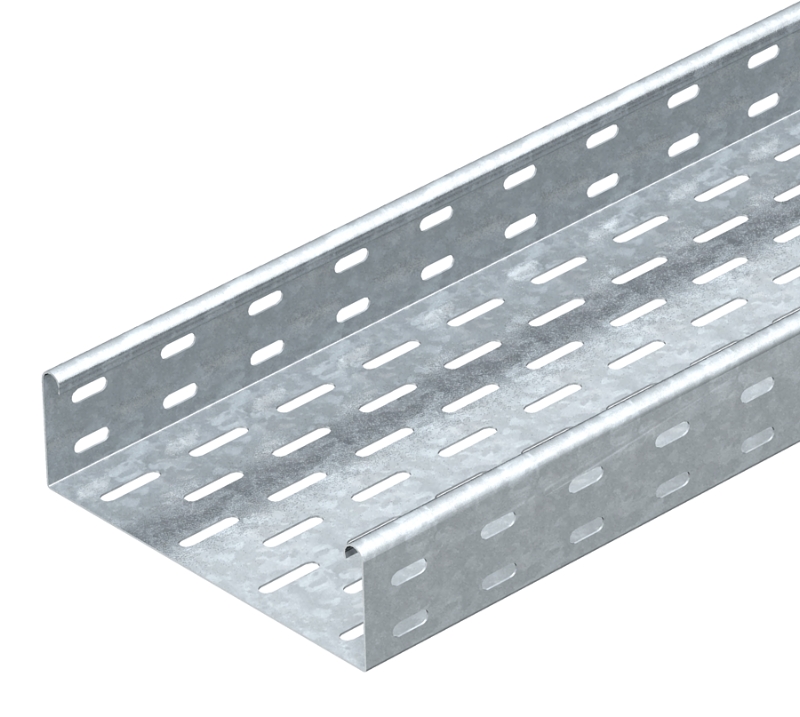

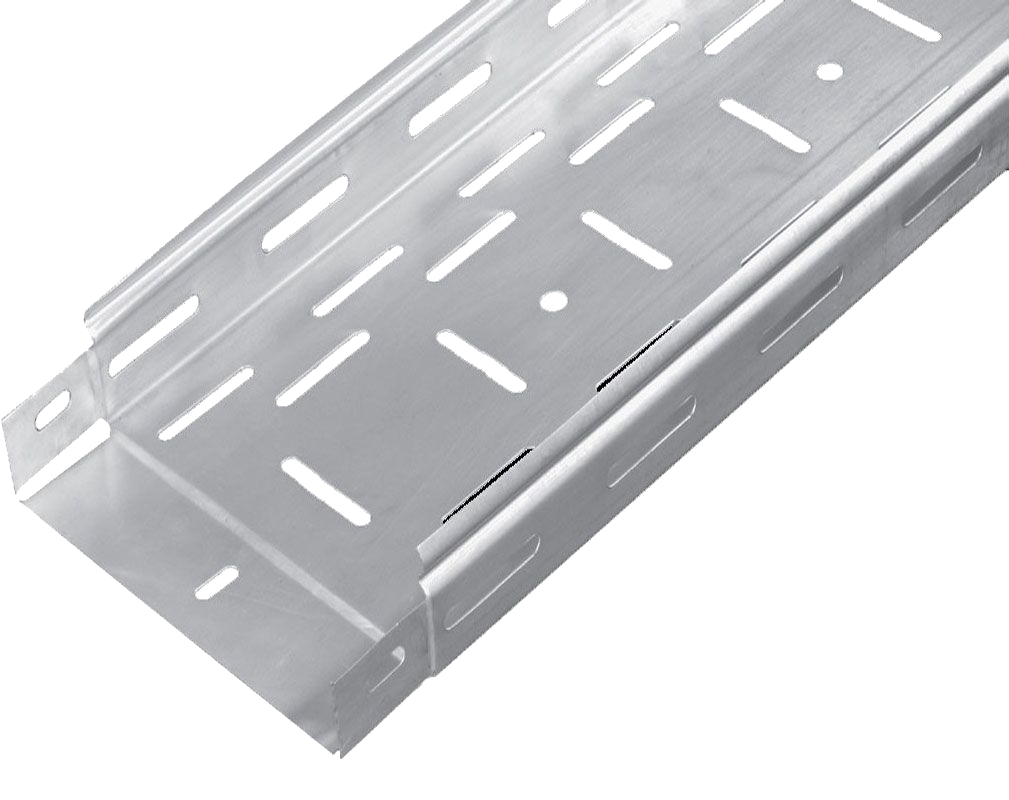

Конструктивно перфорированные лотки листового типа представляют собой цельнометаллический профиль из стали с боковой перфорацией (лотки серии ЛМ) или с полной перфорацией (лотки серии ЛПМ).
Перфорированный лоток вергокан имеет важное преимущество перед сплошным – малый вес при сохранении всех основных достоинств конструкции, а также возможность крепления кабеля внутри лотка и самого лотка к несущим поверхностям.
Кабельные лотки
Перфорированные кабельные лотки позволяют компактно размещать кабельную проводку и защищают ее от случайных повреждений. Конструкция представляет собой полые, с защитным покрытием металлические каналы, рассчитанные на длительную эксплуатацию. Они могут устанавливаться в фальшпотолках и фальшполах, а также монтироваться на стены.
Если при прокладке проводов и кабелей напряжением до 1000 В не требуется достижения герметичности трассы, целесообразно использовать перфорированные лотки. Такие лотки поставляются в комплекте с готовыми для сборки элементами, что дает возможность обеспечить создание кабельной трассы требуемой конфигурации.
Между собой перфорированные лотки соединяются при помощи болтов, соединителей и упругих заглушек. Таким же образом скрепляются и отдельные их части.
Перфорированные лотки оцинкованные ЛП изготовлены из оцинкованной методом горячего цинкования листовой стали 08 ПС толщиной от 0,7 мм до 1,0 мм. Для соединения секции лотков вводятся одна в другую на 50 мм. Для соединения применяется стандартный резьбовой крепеж.
Листовые лотки используются для прокладки силовых кабельных трасс. Существует несколько вариантов исполнения лотка в зависимости от назначения кабельной трассы и условий окружающей среды.
Стандартный вариант исполнения – это сплошной листовой лоток или неперфорированный лоток. Этот вид металлического лотка проще в изготовлении, однако требует большего количества материала, чем его альтернатива – перфорированный лоток. Сплошной лоток хорошо защищает кабель от механических повреждений. В сочетании с крышкой сплошной лоток способен обеспечить степень защиты до IP44. Также на основе сплошных лотков есть решения для огнестойких проходок.
Перфорированные лотки обладают существенно меньшим весом и гораздо проще в монтаже за счет уже подготовленных заводом крепежных отверстий. Перфорация создаёт естественное охлаждение кабелей, но не из-за отверстий перфорированные лотки не обеспечивают герметичность. Кроме того, структура перфорированного лотка немного уменьшает его несущую способность.
При выборе перфорированного лотка стоит обращать внимание на особенности перфорации. Разные способы нанесение отверстий могут по-разному сказаться на жесткости и прочности конструкции. Кроме того, плохо обработанные края отверстий могут вызвать повреждение кабеля при протяжке.
